大疆Mavic 3 專用電源降壓方案，65W氮化鎵快充采用CX8855實現USB-A口輸出降壓功能,原廠提供CX8855現貨，CX8855方案開發，CX8855樣品申請與技術支持！

2021年11月份大疆推出DJI Mavic 3系列無人機，官方還為Mavic 3系列標配了一款65W氮化鎵快充充電器，便攜性大大提升。這標志著無人機巨頭大疆正式入局氮化鎵快充市場。大疆Mavic 3 65W這款氮化鎵快充USB-A充電接口采用CX8855，輕松實現USB-A口輸出降壓功能。

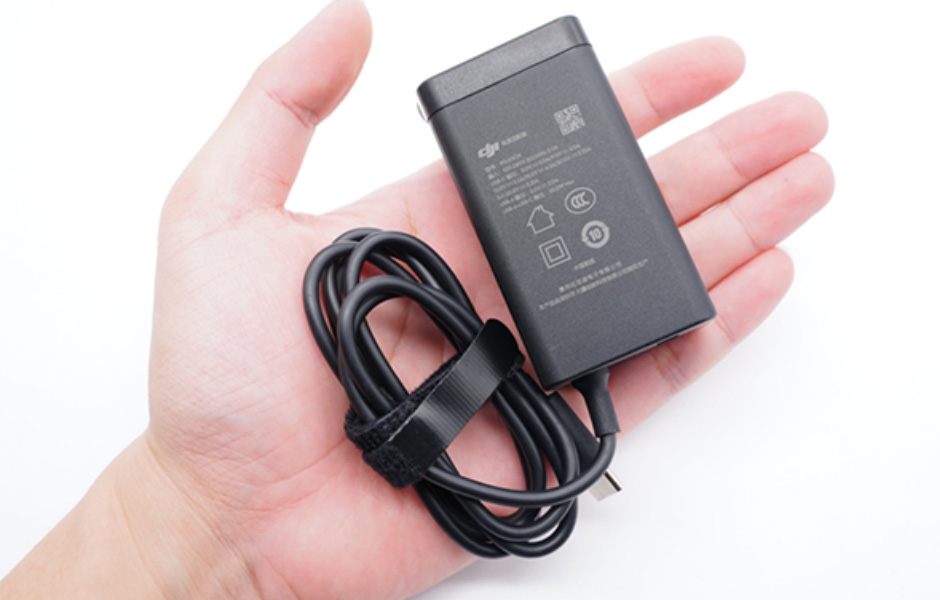

大疆Mavic 3原裝配套的充電器除了內置氮化鎵功率器件之外，還自帶一根USB-C輸出線纜，并且經過特殊設計，支持5A電流傳輸以及最大65W輸出功率；另外的一個USB-A接口支持5V2A輸出，可以用于手機等電子產品供電。

分享大疆65W 1A1C氮化鎵快充充電器內部拆解，一起來看看都采用了哪些熱門方案。

輸入支持100-240V~ 50/60Hz 2A；

USB-C口輸出為5V5A、9V5A、12V5A、15V4.3A、20V3.25A，以及5-20V 3.25A；

USB-A口支持5V2A；

雙口同時輸出最大功率為65W。其中C口輸出規格與常見的65W快充有所區別，支持最大5A電流，這主要是為了適配大疆Mavic 3系列的充電需求。

該款充電器的制造商為惠州比亞迪電子有限公司，已經通過了CCC認證。由惠州比亞迪生產的充電器還有小米10 Pro原裝65W快充充電器、華為18W快充充電器等。

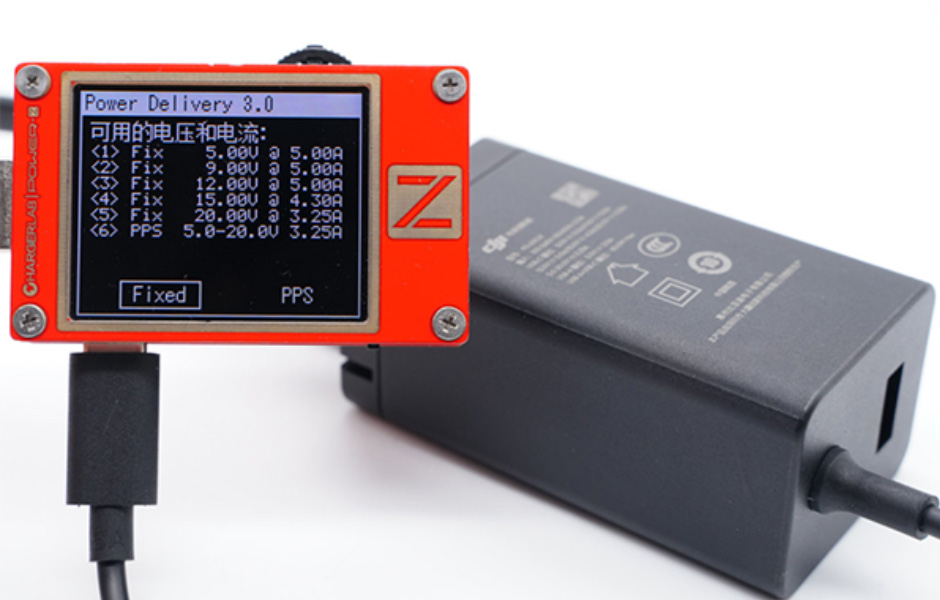

性能方面，使用ChargerLAB POWER-Z KT002測得這款充電器自帶的USB-C線纜支持Samsung 5V2A、DCP、QC4、PD3.0 PPS快充協議。

PDO報文顯示支持5V5A、9V5A、12V5A、15V4.3A、20V3.25A五組固定電壓，以及5-20V 3.25A的PPS電壓。USB-A接口輸出支持Samsung 5V2A、DCP。

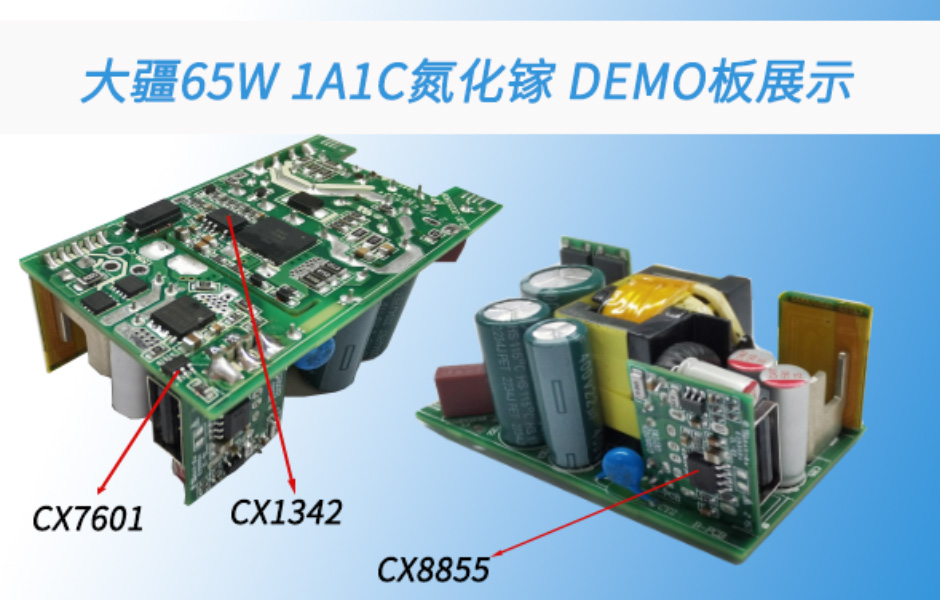

通過拆解可以看到PWM主控芯片采用NCP1342，

同步整流芯片采用杰華特JW7726B，

USB PD快充協議芯片采用立锜科技絲印8K=8J

USB-A口降壓芯片采用誠芯微CX8855

CX8855是一款輸入耐壓可達32V，并且能夠?qū)崿F(xiàn)精確恒壓以及恒流的降壓型DC-DC轉換器。內置30mΩ High-side PMOS以及20mΩ Low-side NMOS，可支持3.4A持續輸出電流輸出電壓可調，最大可支持100%占空比。

CX8855具備高性能的負載響應以及輸入電壓響應能力，同時精確的恒壓和恒流控制環路實現極小的負載調整率和線性調整率；芯片無需外部補償，可以依靠自身內置穩定環路實現恒流以及恒壓控制，同時具備線纜壓降補償功能。

大疆Mavic 3原裝65W氮化鎵快充充電器內置采用高頻QR電源架構開發，由安森美主控+杰華特同步整流組成電源方案，初級側采用氮化鎵功率器件，協議芯片來自立锜科技，A口輸出降壓選用了誠芯微DC-DC芯片，整個產品的核心器件均選用業界知名品牌，性能穩定。
