長安汽車27W USB-C快充車載充電連接器采用CX8576Q+CX2919Q整體解決方案。

  誠芯微車規級產品打入主流車企長安汽車前裝供應鏈。CX8576Q+CX2919Q全套方案支持27W PD快充，對蘋果全系列iPhone手機均能實現全速快充，對已發布的iPhone 15，若新機充電功率沒有大的變化，也能實現很好的充電體驗。下面將對這款前裝車充進行解析和通電測試，并將這款車充的設計情況進行展示。

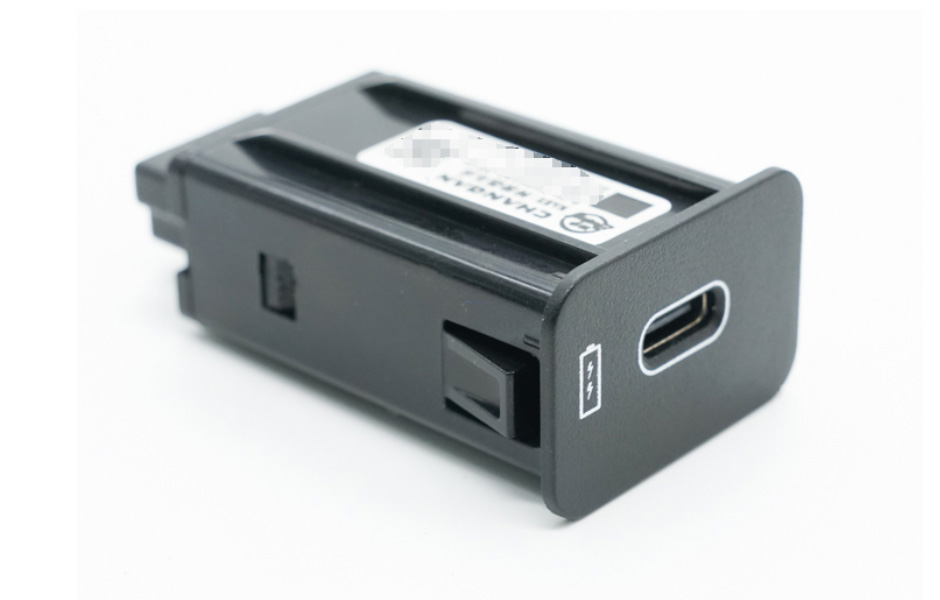

  長安汽車車載充電模塊外觀：中心布局單USB-C接口。

  這款車載充電連接器內置CX8576Q車規級同步降壓轉換器，是一顆36V輸入耐壓，4.8A輸出電流的同步降壓轉換器，符合AEC-Q100車規認證。芯片內部集成功率MOS，支持外部電流限制設置，開關頻率可編程，內置可調節的線損補償。芯片具備恒壓恒流控制和逐周期電流限制，采用QFN5*5-20L封裝。（了解CX8576Q更多方案詳情）

  輸出協議芯片采用CX2919Q，是一顆符合車規級AEC-Q100 Grade2等級的USB-C協議芯片，芯片支持PD2.0/3.0，PPS快充，QC2.0/3.0快充，以及華為FCP/SCP，三星AFC等快充協議。

  CX2919Q支持Type-C設備插入自動喚醒，支持最高45W輸出功率，支持20V輸出電壓，支持靈活配置。CX2919Q內部集成10mΩ VBUS開關管和放電通路，芯片內置動態過壓/欠壓和過流保護，引腳過壓保護，采用ESOP-8封裝。

  給PCB板通電，使用ChargerLAB POWER-Z KM003C測得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、DCP充電協議。

此外PDO報文顯示USB-C口還具備5V3A、9V3A兩組固定電壓檔位，以及3.3-11V2.45A一組PPS電壓檔位。

  長安汽車是中國汽車四大集團陣營企業，目前業務包括長安汽車品牌銷售及電商、汽車金融、網約保養等。長安系中國品牌目前用戶超過1700萬，兩度入選央視“國家品牌計劃”。

  長安這款單USB-C口車充為前裝設計，車載充電連接器通過插針連接器連接供電，并具備單USB-C快充接口，支持27W PD快充和其他快充協議，滿足蘋果和安卓手機的快充需求。
