ANKER安克20W 1A1C口充電器內置誠芯微主控芯片CX7528
September 09, 2024

這是知名電商品牌ANKER安克的一款20W PD快充充電器,20W 1A1C雙快充接口配置,支持QC、PD通用快充協議,具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位,,可滿足主流iPhone機型的日常充電需求,也可給安卓手機及設備充電。

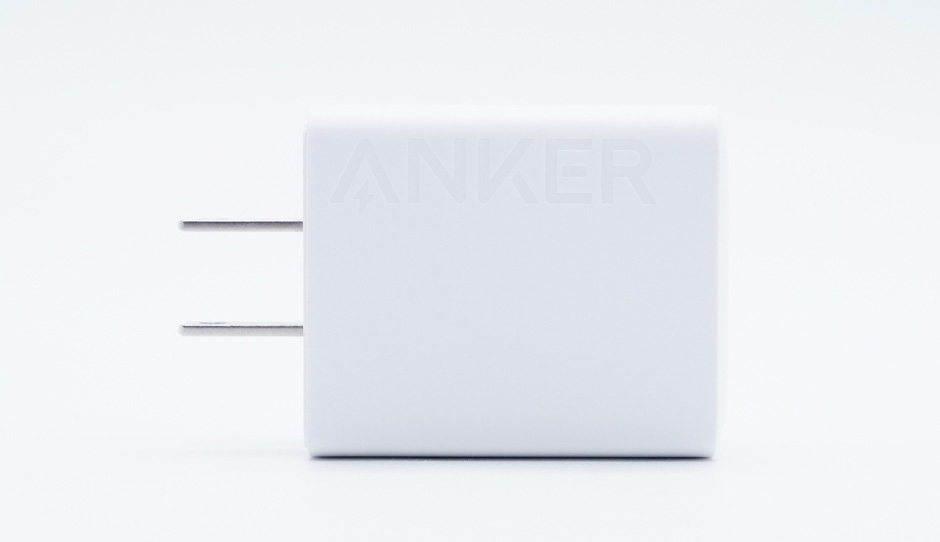

安克20W快充充電器外觀

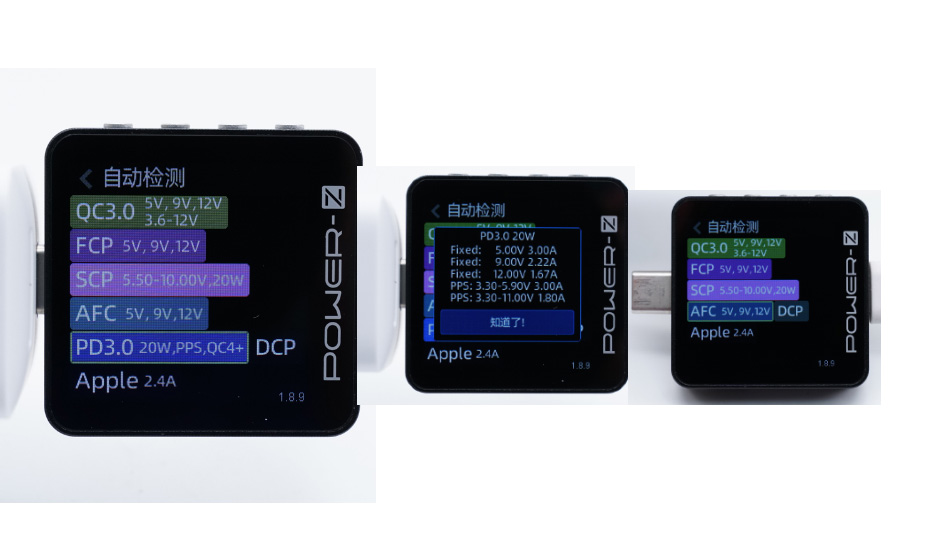

測得USB-C口支持QC3.0/4+、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充電協議。

PDO報文顯示USB-C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位,以及3.3-5.9V3A、3.3-11V1.8A兩組PPS電壓檔位。

測得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充電協議。

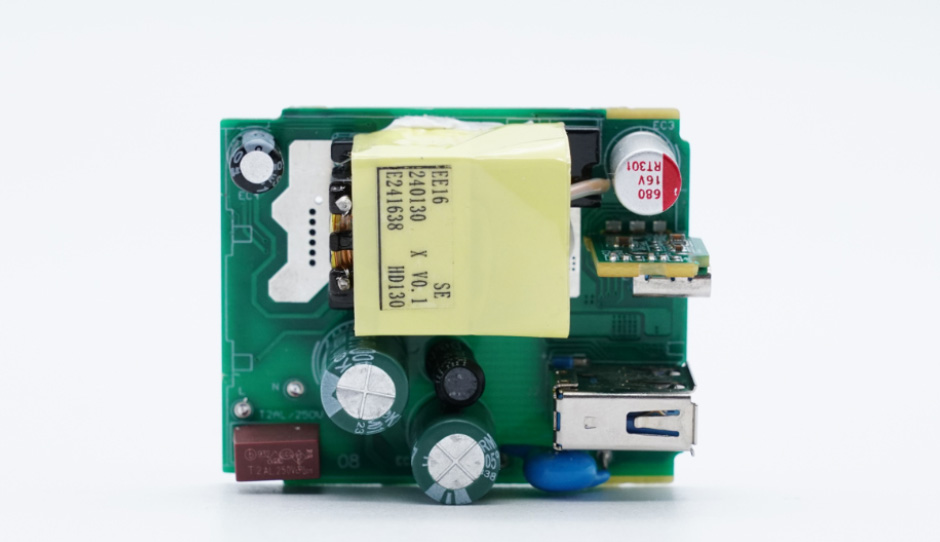

測得PCBA模塊長度為46.65mm,寬度為37.29mm,高度為20.19mm。

USB-C模組焊接在獨立小板上。

主板背面設有整流橋、開關電源初次級芯片、光耦以及協議芯片。

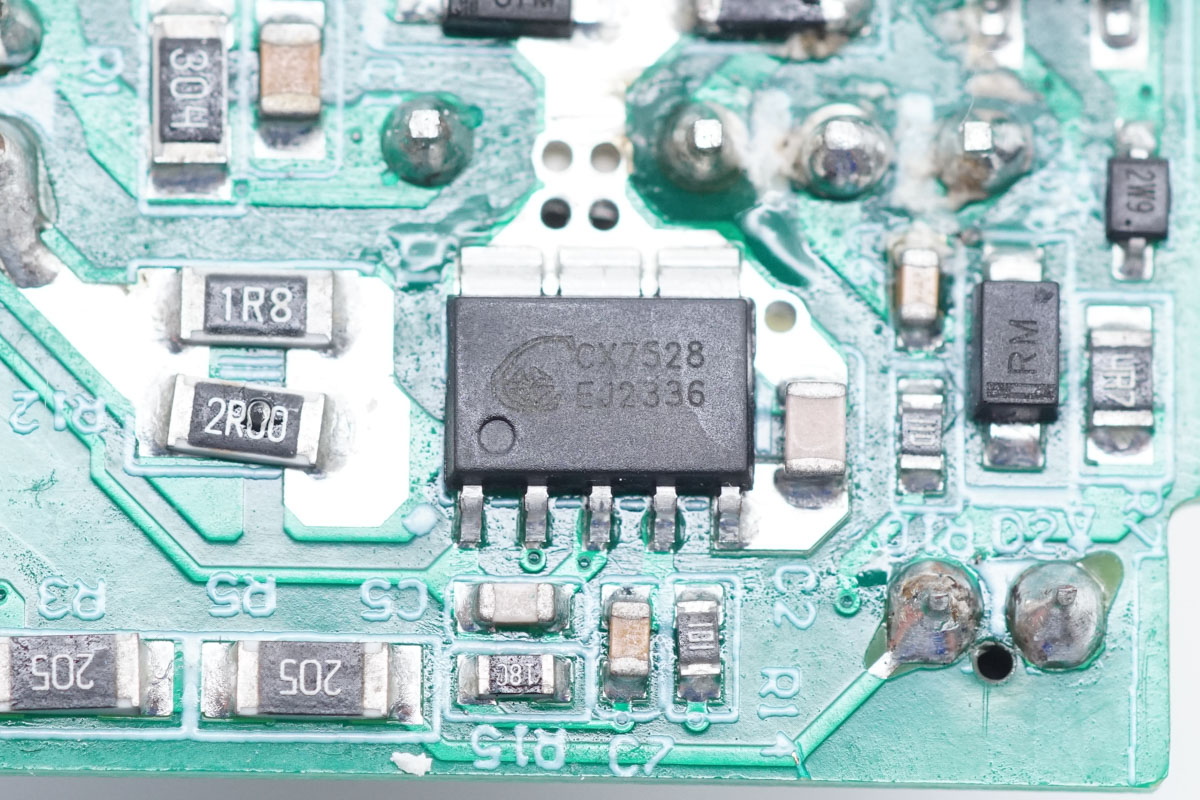

ANKER安克20W充電器開關電源主控芯片采用誠芯微CX7528,這是一顆電流模式PWM控制芯片,內置高壓功率MOSFET,應用于功率在25W以下的電源方案。

CX7528在PWM模式下工作于固定開關頻率,這個頻率是由內部精確設定。在空載或者輕載時,工作頻率由芯片內部調整。芯片可以工作在綠色模式,以此來減小輕載時的損耗,提高整機的工作效率。在啟動和工作時只需要很小的電流,可以在啟動電路中使用一個很大的電阻,以此來進一步減小待機時的功耗。

芯片內置有斜坡補償電路,當電路工作于大占空比時,避免次諧波振蕩的發生,改善系統的穩定性。內置有前沿消隱時(Leading-edge blanking time),消除緩沖網絡中的二極管反向恢復電流對電路的影響。

次級同步整流芯片采用誠芯微CX7538B,這是一顆高性能的開關電源次級側同步整流器芯片,在開關電源中輕松滿足6級能效,是肖特基的理想替換方案。CX7538B支持最高150KHz開關頻率,內置11mΩ低導阻NMOS管,發熱遠低于肖特基二極管,大幅度降低溫度,提高轉換效率。

誠芯微 CX7538B支持開關電源的CCM/QR/DCM模式,非常適合3.3~12V快充同步整流使用,內置耐壓60V,11mΩ的同步整流管,可提供3A輸出。比肖特基效率最高提升6%,工作電壓范圍寬,外圍元件非常簡單,在寬電壓應用時,外圍只需一顆電容。

誠芯微快充方案已被Moto、AT&T、hoco.、貝爾金、倍思、品勝、GPE、tamas、歐姆電機、aigo、新斯寶、佳域、羽博、飛利浦、第一衛等知名品牌的數十款產品采用。

ANKER安克20W充電器性能上支持QC、PD快充協議,能夠很好兼容安卓及iPhone設備。該款充電器內部采用誠芯微整套CX7528+CX7538B電源方案,得益于該方案高集成度,可以有效精簡外圍電路以及降低設計難度,是市面上不可多得的20W快充方案的不二之選。

?
